JEDEC TO-258封装是一种用于大功率半导体器件的通孔金属封装,这些器件经过镀镍以提供额外的导热性和导电性,有利于高温操作。由于缺乏能够在如此高的温度下工作的合适电容器,因此不可能在转换器电路中使用。因此,该电路不包括任何滤波电容器,这可能影响了其性能和稳定性。

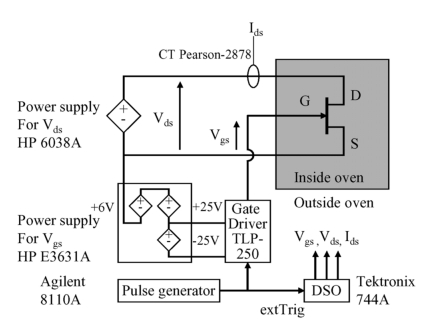

图1是所使用的实验装置的配置示意图。将被测SiC器件(DUT)放置在温度控制的烘箱内,以调节DUT周围的环境温度。这使得它能够测量设备在不同温度条件下的性能。
该设置包括两个电源,一个用于提供漏-源电压(Vds),另一个用于供应栅极-源极电压(Vgs)。漏-源电压(Vds)从0V逐渐增加到20V,同时保持栅极-源极电压(Vgs)的不同值。为了提供栅极电压,电源提供两个电压电平,较高电平用于栅极电压,较低电平用于关断JFET。使用来自东芝公司的光学隔离栅极驱动器TLP-250将栅极电压施加在DUT上。此外,能够产生任意宽度的栅极脉冲的脉冲发生器被设置为输出40s的ON脉冲,以防止器件由于导通电流而自加热。
然后,使用外部触发端子(extTrig)由脉冲发生器的栅极信号触发数字存储示波器,该外部触发端子进一步用于数据采集。为了处理和存储数据,使用了一台带有LabView的PC。
● 碳化硅JFET特性

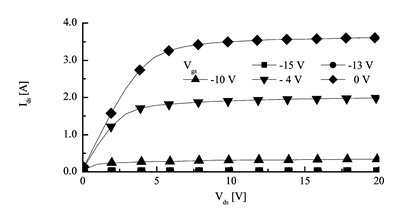

SiC-JFET的直流特性在高温下SiC器件的功能中起着重要作用,可以看出阈值栅极电压随温度变化。这可以在图2中说明,其中的曲线图显示了栅极电压为25℃、200℃和450℃时JFET-SiC的Vds和Ids特性。

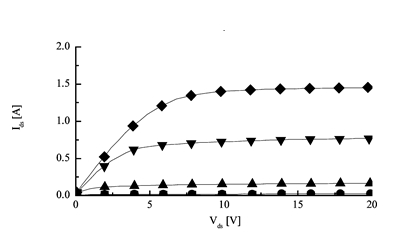

这里,SiC-JFET在室温下具有类似五极体的直流特性,此外,在0时的Vgs下的饱和电流为3.5A。然而,由于-12V的阈值栅极电压和1.33的低漏极-源极电阻,线性区域的斜率变得很陡。另一方面,图3显示,在200℃的温度下,阈值栅极电压为-13V。

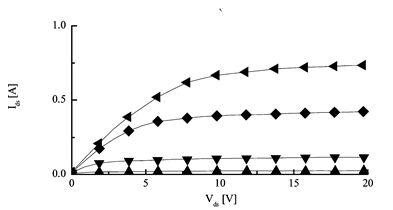

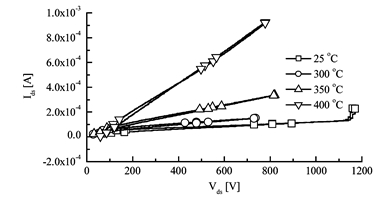

在450℃的极高温度下,夹断漏极电压不能在Vgs=0V时得出结论,如图4所示,然而,在25℃时,输出电流在原始值的20%左右饱和。阈值电压在-15V左右变得更负。或者,当施加-20V的阈值电压时,泄漏电流呈指数级上升,如图5所示。这简单地表明,SiC JFET有能力在400℃下保持在“关”状态,但具有高漏电流。
结论
传统的电子元件塑料封装无法承受高温,因此,可以承受热应力的封装被用于包含SiC裸片。在不同的环境温度下对SiC JFET和SBD进行测试,以评估其性能。结果表明,SiC JFET的可用电流额定值随着温度的升高而降低。在450℃时,额定电流降至室温下额定电流的20%。阈值栅极电压随着温度的升高而略低,尽管它可以通过在负方向上将栅极电压调节高几伏来管理。SiC-SBD表现出随温度增加的串联电阻,并且随着温度的升高,正向电压降与切入电压降相互作用。
另一方面,实验结果表明,SiC JFET在测试温度范围内具有优异的开关特性。SiC JFET和SBD的电感开关特性都没有随着温度的升高而显著恶化。然而,SiC JFET的极快导通操作导致SiC SBD中的反向位移电流,这必须在栅极驱动器电路的设计中解决。此外,使用SiCJFET、SiCSBD和电感器设计并实验了一种适用于高温的dc-dc降压转换器。对dc-dc降压转换器进行了评估,该转换器在25℃至450℃的极高环境温度范围内运行。虽然漏极-源极电阻随着温度的升高而增加,功率转换效率下降,但效率的下降并不显著。此外,与转换器的输出电压相比,漏极和源极之间的电压降的增加相对较小。
