交流接触器通常采用三种灭弧方法：双断口电灭弧、纵缝灭弧和网格灭弧。用于消除动触头和静触头在分闸和合闸过程中产生的电弧。本文主要介绍交流接触器自锁的原理。

拆开交流接触器，看看它在里面是如何工作的

本文涵盖的主题：

一停止按钮
二“开始”按钮

三保险丝

四什么东西总是打开的？
五接触器如何通过抽吸操作？

交流接触器的工作原理如下：通电，主触点闭合并接通，电机运行。本文介绍了交流接触器的自锁电路。接触器的自锁功能是什么？让我们先看看图片。

一停止按钮

常闭触点应连接到停止按钮的接线上。通常关闭的是什么？你可能会这样想：如果我们不按下停止按钮，它就会一直亮着；如果我们按下停止按钮断开连接，它仍然处于连接状态；如果我们松开停止按钮，它仍然连接着，所以很简单！


二“开始”按钮
通常打开的触点应连接到启动按钮。通常打开的按钮也可以称为停止按钮。如果我们不按下启动按钮，它将不断断开连接。按下启动按钮时，线路已连接。松开线路后，线路被切断，并且启动按钮被禁用。要明白，停止按钮既是临时断开连接，也是永久连接！


三保险丝
你可以把它看作一个导火索，它很容易理解！
五接触器如何通过抽吸操作？

只有接触器线圈将通电，如果要引入接触器，接触器将被引入。220伏和380伏是交流接触器线圈电压s。A1和A2分别是线圈电压接线的两个连接。也就是说，只要线圈A1和A2有电，电压为220伏或380伏的接触器就会被引入，这应该是显而易见的。
线圈位于接触器背板的中间。它的目的是在线圈通电后产生电磁波，它在接触器前部的中心有一个电枢。通过推动接触器的主触点和辅助触点的上触点和下触点，接触器的常开触点变成常闭触点，而常闭触点变成常开触点。

我们使用接触器的自锁主触点和辅助触点连接，它们是常开触点，直到接触器被拉入，此时接触器的触点变成常闭触点。即在接触器上方。顶部的四个触点与底部的四个联系人相链接。接触器的负载端将在连接后通电，负载端将开始运行。因为一旦线圈关闭，就不会产生电磁力，所以电枢无法被吸引，线圈和电枢保持在中心。有一个弹簧会自动将线圈和电枢打开到其原始位置，将接触器的典型闭合状态恢复到其原始常开状态，断开接触器的上下触点并停止负载。必须把握原则！
现在让我们看看按钮。有两种类型的按钮：一般打开和常闭。必须连接停止按钮的通常闭合触点，并且必须连接启动按钮的常开触点。当您触摸按钮时，常开变为常闭，常闭变为常开。松开按钮后，通常打开和常闭的姿势会恢复到原来的状态，这很容易掌握！

如上所述，接触器自锁电路图包含许多组件，如热继电器、保险丝、指示灯等。将来，我将逐一检查这些原件。今天，我们将重点讨论自锁电线。如果有太多的原创作品，你可能就不好了。因此，我们将移除接触器的部件，只讨论接触器的自锁。

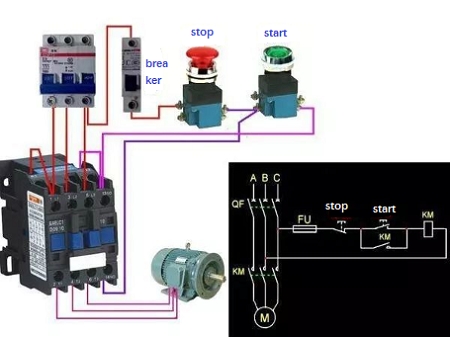

三相电源连接在顶部，负载端子连接在底部，使用380伏接触器自锁主连接。线圈A1是长寿命的，因为它与接触器L1相连。接触器线圈A2电源由我们控制。电源L3通过断路器或保险丝连接到停止按钮，以调节接触器。停止按钮必须始终连接到常闭触点，然后电源必须到达启动按钮的常开点。

如图所示，启动按钮的典型断开点延伸到接触器辅助触点的顶部，并连接到接触器线圈A2。它们通常打开启动按钮的线路，然后将线路与接触器辅助触点的底部分开。这是一条关键线路。是的，因为停止按钮连接到通常关闭的位置，如果我们不触摸它，它总是连接的，因此底部的辅助触点总是充电的。让我们讨论一下这个原则。

当我们按下启动按钮时，它从常开变为常闭，使电流通过辅助触点的顶部到达线圈A2。此时，线圈A1和A2产生380伏电源，接触器开始吸合。接触器的上下触点相连，电机开始运行；但是，如果我们移除启动按钮，启动按钮将再次变为常开，电源将关闭，使接触器无法工作。它有效。
当我们按下启动按钮时，接触器和辅助触点都被拉入，辅助触点下的电源开始向线圈A2供电，所以启动按钮被释放，但辅助触点仍在供电，接触器形成自锁，当我们按下停止按钮时，电源被切断，接触器被断开，因此辅助触点下的电源开始向线圈A2供电。接触器自锁原理就是基于此。

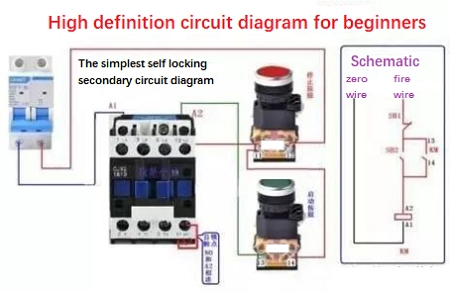

当我们在了解了物理布线后再看电路图时，很容易掌握。接触器自锁电路示意图在右侧。根据物理接线图和自锁电路图，它是接触器线圈电源，按钮的位置，连接在一起的连接到常闭，分离的连接到常开，圆圈M是负载电机，简单易懂！
